Khớp nối mềm inox 2 lớp lưới mặt bích PN16 – Chịu áp 16 bar

hớp nối mềm inox 2 lớp lưới mặt bích PN16, hỗ trợ giảm rung, bù giãn nở và kết nối đường ống. Tìm hiểu cấu tạo, ứng dụng và cách lựa chọn khớp nối inox chịu áp 16 bar.

Khớp nối mềm inox 2 lớp lưới mặt bích PN16 – Thép chịu áp suất 16 bar, giảm rung và bù giãn nở đường ống

Trong các hệ thống đường ống công nghiệp, rung động, giãn nở nhiệt và sai lệch nhỏ giữa các đoạn ống có thể gây ảnh hưởng đến máy bơm, van, thiết bị đầu cuối cũng như độ bền của toàn hệ thống. Một trong những giải pháp thường được sử dụng tại các vị trí kết nối là khớp nối mềm inox mặt bích.

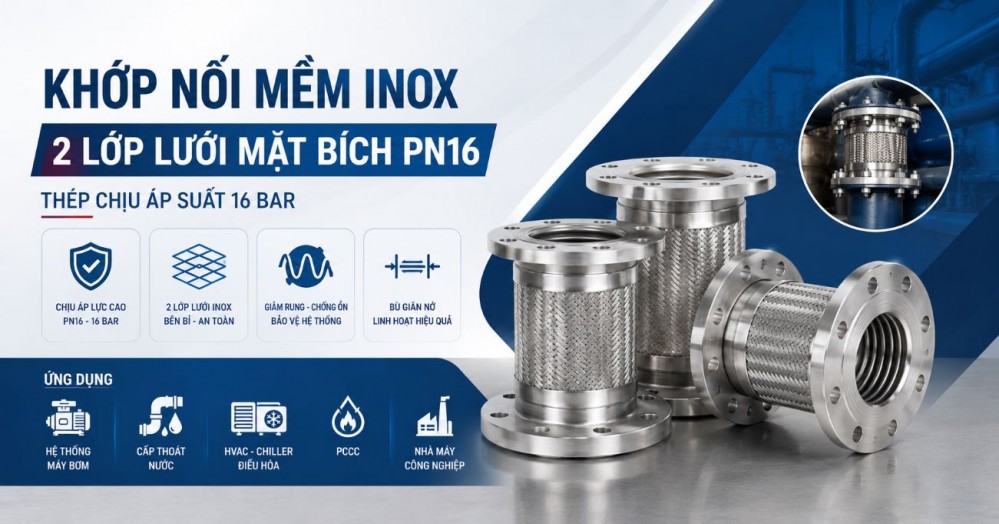

Đặc biệt, khớp nối mềm inox 2 lớp lưới mặt bích PN16 được thiết kế để kết nối đường ống đồng thời hỗ trợ hấp thụ rung động, bù chuyển vị và giảm tác động cơ học truyền từ thiết bị sang đường ống. Các dòng khớp nối mềm inox mặt bích trên thị trường thường sử dụng thân bellows inox kết hợp lưới bảo vệ và đầu nối mặt bích.

Khớp nối mềm inox 2 lớp lưới mặt bích PN16 là gì?

Khớp nối mềm inox 2 lớp lưới mặt bích PN16 là một dạng khớp nối mềm kim loại được sử dụng trên hệ thống đường ống.

Cấu tạo cơ bản thường gồm:

• Ống mềm inox dạng bellows có khả năng đàn hồi.
• Lớp lưới inox bảo vệ bao quanh phần ống mềm.
• Mặt bích hai đầu để kết nối với đường ống hoặc thiết bị.
• Các chi tiết liên kết và phụ kiện đi kèm tùy thiết kế.

Với cấu hình 2 lớp lưới, phần lưới bảo vệ được bố trí nhằm tăng khả năng chịu lực và bảo vệ phần bellows trong quá trình làm việc.

Khớp nối inox mặt bích có thể được chế tạo từ các vật liệu như inox 304 hoặc inox 316 tùy yêu cầu môi trường và thiết kế sản phẩm. Một số cấu hình trên thị trường sử dụng mặt bích theo các tiêu chuẩn như JIS, DIN, ANSI hoặc BS.

PN16 và áp suất 16 bar có ý nghĩa gì?

PN16 là ký hiệu cấp áp suất danh nghĩa của hệ thống kết nối.

Trong cách gọi thông dụng, sản phẩm PN16 thường được hiểu là cấp áp suất danh nghĩa tương ứng 16 bar trong điều kiện tham chiếu phù hợp.

Tuy nhiên, khi lựa chọn khớp nối cho một hệ thống cụ thể, không nên chỉ nhìn vào con số 16 bar. Khả năng chịu áp thực tế còn phụ thuộc vào:

• Vật liệu.
• Nhiệt độ môi chất.
• Kích thước DN.
• Kết cấu bellows.
• Tiêu chuẩn mặt bích.
• Kiểu chuyển động.
• Điều kiện vận hành.

Đặc biệt, áp suất và nhiệt độ làm việc cần được đối chiếu theo catalogue hoặc thông số kỹ thuật của đúng model trước khi lắp đặt.

Cấu tạo của khớp nối mềm inox 2 lớp lưới

1. Ống mềm inox dạng bellows

Đây là bộ phận trung tâm của khớp nối.

Phần bellows được tạo hình dạng gân sóng nhằm tạo độ mềm dẻo và khả năng biến dạng đàn hồi nhất định.

Khi hệ thống phát sinh rung động hoặc chuyển vị nhỏ, phần bellows có thể hấp thụ một phần chuyển động thay vì truyền toàn bộ lực trực tiếp sang đường ống.

Các loại khớp nối mềm inox trên thị trường thường sử dụng inox 304 hoặc inox 316 tùy yêu cầu về môi trường làm việc.

2. Hai lớp lưới inox

Lớp lưới được bố trí bên ngoài bellows.

Đối với thiết kế 2 lớp lưới, cấu trúc này giúp tăng khả năng bảo vệ và hỗ trợ chịu lực cho phần ống mềm.

Lưới inox cũng giúp hạn chế sự biến dạng quá mức của bellows khi hệ thống chịu tác động của áp suất.

Đây là lý do các khớp nối dạng bellows thường có thể được sử dụng tại những vị trí đường ống gần máy bơm, thiết bị cơ khí hoặc khu vực có rung động.

3. Mặt bích kết nối

Hai đầu sản phẩm sử dụng mặt bích để kết nối với đường ống.

Tùy hệ thống, mặt bích có thể được lựa chọn theo tiêu chuẩn tương ứng như:

• DIN.
• JIS.
• ANSI.
• BS.
• Các tiêu chuẩn khác theo yêu cầu thiết kế.

Do đó, không nên chỉ chọn đúng DN mà bỏ qua tiêu chuẩn mặt bích, bởi hai mặt bích có cùng đường kính danh nghĩa nhưng khác tiêu chuẩn có thể không tương thích về kích thước, vòng lỗ và bu lông.

Khớp nối mềm inox có tác dụng gì?

Một trong những vai trò quan trọng nhất của khớp nối mềm là giảm rung động và bảo vệ hệ thống đường ống.

Khi máy bơm hoạt động, rung động có thể truyền từ thân máy sang đường ống. Nếu không có giải pháp giảm chấn phù hợp, lực rung có thể tác động lên:

• Đường ống.
• Mối nối.
• Mặt bích.
• Van.
• Máy bơm.
• Thiết bị trao đổi nhiệt.
• Các giá đỡ đường ống.

Khớp nối mềm được lắp đặt tại vị trí phù hợp có thể giúp hấp thụ một phần rung động và dao động, qua đó giảm tác động lên các thiết bị liên quan. Đây cũng là một trong những ứng dụng phổ biến của khớp nối mềm inox mặt bích.

Bù giãn nở nhiệt cho đường ống

Đường ống kim loại có thể thay đổi kích thước khi nhiệt độ môi chất hoặc môi trường thay đổi.

Ví dụ, hệ thống dẫn nước nóng, hơi hoặc môi chất có nhiệt độ cao có thể phát sinh hiện tượng giãn nở và co lại.

Nếu đường ống bị cố định quá cứng, sự thay đổi chiều dài hoặc chuyển vị có thể tạo thêm ứng suất lên hệ thống.

Khớp nối mềm có thể được sử dụng tại những vị trí được tính toán để hỗ trợ bù chuyển vị và giãn nở nhiệt, giúp giảm tác động lên đường ống và thiết bị.

Lưu ý: Khớp nối mềm không phải là giải pháp thay thế cho việc thiết kế hệ thống bù giãn nở tổng thể. Vị trí, hướng chuyển động và giới hạn dịch chuyển phải được tính toán theo thiết kế đường ống.

Ứng dụng của khớp nối mềm inox mặt bích PN16

Với khả năng kết nối chắc chắn và cấu trúc linh hoạt, khớp nối mềm inox mặt bích có thể được sử dụng trong nhiều hệ thống.

Hệ thống máy bơm

Đây là một trong những vị trí thường gặp nhất.

Khớp nối mềm có thể được bố trí ở đường hút hoặc đường đẩy của máy bơm theo thiết kế, giúp hạn chế truyền rung động từ máy bơm vào hệ thống đường ống.

Hệ thống cấp nước

Khớp nối mềm được sử dụng tại các vị trí kết nối máy bơm, cụm thiết bị hoặc đoạn đường ống cần khả năng hấp thụ rung động và chuyển vị nhỏ.

Hệ thống HVAC

Trong hệ thống điều hòa trung tâm, chiller, bơm nước lạnh hoặc tháp giải nhiệt, khớp nối mềm có thể được sử dụng để giảm rung tại các vị trí kết nối thiết bị.

Hệ thống PCCC

Các hệ thống bơm chữa cháy và đường ống nước áp lực cũng có thể sử dụng khớp nối mềm tại những vị trí phù hợp với thiết kế.

Hệ thống xử lý nước

Khớp nối inox mặt bích được ứng dụng trong hệ thống cấp nước, xử lý nước và nước thải nhờ khả năng chống ăn mòn của vật liệu inox tùy theo cấp vật liệu được lựa chọn.

Nhà máy công nghiệp

Sản phẩm có thể được sử dụng trong:

• Nhà máy sản xuất.
• Hệ thống khí.
• Hệ thống dầu.
• Hệ thống hơi.
• Nhà máy thực phẩm.
• Hệ thống hóa chất.
• Hệ thống năng lượng.

Môi trường sử dụng cụ thể cần được đối chiếu với vật liệu inox, nhiệt độ, áp suất và tính chất môi chất trước khi lựa chọn.

Ưu điểm của khớp nối mềm inox 2 lớp lưới

Chống rung và giảm chấn

Cấu trúc mềm của bellows giúp hấp thụ một phần rung động phát sinh trong quá trình vận hành.

Hỗ trợ bù chuyển vị

Khớp nối có thể hỗ trợ các chuyển vị nhỏ của đường ống trong giới hạn thiết kế.

Khả năng chống ăn mòn

Sử dụng inox 304, 316 hoặc vật liệu phù hợp có thể mang lại khả năng chống oxy hóa và ăn mòn tốt hơn so với một số vật liệu thông thường.

Kết nối mặt bích chắc chắn

Mặt bích giúp sản phẩm dễ dàng kết nối với các thiết bị và đường ống có cùng tiêu chuẩn.

Có nhiều kích thước

Trên thị trường có nhiều kích thước từ đường kính nhỏ đến đường kính lớn, đáp ứng các hệ thống đường ống khác nhau. Một số nhà cung cấp công bố dải kích thước từ DN25 đến DN500 hoặc lớn hơn tùy cấu hình.

Khớp nối mềm inox 2 lớp lưới khác gì loại 1 lớp lưới?

Đây là vấn đề khách hàng thường quan tâm khi lựa chọn sản phẩm.

Về cơ bản, cả hai đều sử dụng bellows inox + lớp lưới bảo vệ + đầu kết nối.

Điểm khác biệt nằm ở cấu trúc lưới.

Loại 1 lớp lưới

Có cấu trúc đơn giản hơn, phù hợp với những hệ thống có yêu cầu tương ứng về áp lực và điều kiện làm việc.

Loại 2 lớp lưới

Bổ sung thêm một lớp lưới bảo vệ, giúp tăng khả năng gia cường phần thân mềm.

Đối với hệ thống có áp lực hoặc điều kiện vận hành cao hơn, cấu hình nhiều lớp lưới có thể được cân nhắc.

Tuy nhiên, không nên mặc định 2 lớp lưới luôn phù hợp hơn mọi trường hợp. Việc lựa chọn cần dựa trên áp suất, nhiệt độ, môi chất, kích thước và thông số của nhà sản xuất.

Cách lựa chọn khớp nối mềm inox PN16 phù hợp

Để tránh mua sai sản phẩm, nên xác định ít nhất 7 thông tin sau:

1. Đường kính danh nghĩa DN

Ví dụ:

DN50 – DN65 – DN80 – DN100 – DN150 – DN200...

2. Cấp áp suất

Đối với sản phẩm đang được giới thiệu:

PN16 – 16 bar

Nhưng cần đối chiếu điều kiện vận hành thực tế.

3. Tiêu chuẩn mặt bích

Cần xác định hệ thống đang sử dụng:

DIN, JIS, ANSI, BS...

4. Vật liệu

Có thể lựa chọn:

• Inox 304.
• Inox 316.
• Vật liệu khác theo yêu cầu.

5. Môi chất

Ví dụ:

• Nước.
• Nước nóng.
• Khí.
• Hơi.
• Dầu.
• Hóa chất.

6. Nhiệt độ làm việc

Nhiệt độ có ảnh hưởng trực tiếp đến khả năng làm việc của vật liệu và cấp áp suất thực tế.

7. Chiều dài khớp nối

Chiều dài cần phù hợp với khoảng cách lắp đặt và yêu cầu chuyển động của hệ thống.

Những sai lầm cần tránh khi lắp đặt

Một khớp nối mềm tốt nhưng lắp đặt không đúng vẫn có thể nhanh chóng xuống cấp.

Không dùng khớp nối để bù sai lệch quá lớn

Khớp nối mềm chỉ làm việc trong phạm vi chuyển động được thiết kế.

Không nên dùng sản phẩm để “ép” hai đoạn ống đang lệch tâm quá nhiều.

Không để khớp nối bị xoắn

Khi lắp mặt bích, cần căn chỉnh đúng tâm và tránh tạo lực xoắn lên phần bellows.

Không treo tải đường ống lên khớp nối

Khớp nối mềm không nên được sử dụng như một điểm đỡ chính cho trọng lượng đường ống.

Hệ thống cần có giá đỡ và điểm cố định phù hợp.

Kiểm tra tiêu chuẩn mặt bích

Đây là lỗi khá phổ biến.

Trước khi đặt hàng cần xác nhận:

DN + PN + tiêu chuẩn mặt bích + kích thước vòng lỗ.

Khớp nối mềm inox PN16 có phù hợp với mọi hệ thống 16 bar?

Không nên hiểu như vậy.

PN16 là một cấp áp suất danh nghĩa, nhưng điều kiện làm việc thực tế còn phụ thuộc vào nhiều yếu tố.

Ví dụ, khi nhiệt độ tăng cao, khả năng chịu áp của một số vật liệu và cấu hình có thể thay đổi.

Ngoài ra, áp suất xung kích, dao động áp suất và đặc tính của môi chất cũng cần được xem xét.

Vì vậy, nếu hệ thống có yêu cầu kỹ thuật cao, nên cung cấp cho đơn vị tư vấn:

• DN đường ống.
• Áp suất vận hành.
• Áp suất tối đa.
• Nhiệt độ.
• Môi chất.
• Tiêu chuẩn mặt bích.
• Yêu cầu về chuyển vị.
• Vị trí lắp đặt.

Từ đó lựa chọn đúng cấu hình khớp nối.

Báo giá khớp nối mềm inox 2 lớp lưới PN16 phụ thuộc vào những gì?

Giá sản phẩm không chỉ phụ thuộc vào kích thước.

Một số yếu tố ảnh hưởng gồm:

Kích thước DN + vật liệu inox + số lớp lưới + chiều dài + tiêu chuẩn mặt bích + áp suất + nguồn gốc + số lượng đặt hàng.

Ví dụ, khớp nối DN50 và DN300 sẽ có sự khác biệt đáng kể về lượng vật liệu và kết cấu.

Tương tự, inox 304 và inox 316 cũng có thể có mức giá khác nhau.

Do đó, nếu cần báo giá chính xác, khách hàng nên cung cấp đầy đủ thông số thay vì chỉ hỏi “khớp nối mềm inox giá bao nhiêu?”.

Khớp nối mềm inox – phụ kiện nhỏ nhưng quan trọng trong hệ thống đường ống

Trong một hệ thống đường ống công nghiệp, từng chi tiết đều có thể ảnh hưởng đến độ ổn định của toàn hệ thống.

Khớp nối mềm inox 2 lớp lưới mặt bích PN16 là giải pháp đáng cân nhắc tại những vị trí cần:

✔️ Giảm rung động
✔️ Hạn chế truyền chấn động từ thiết bị sang đường ống
✔️ Hỗ trợ bù giãn nở và chuyển vị
✔️ Kết nối đường ống bằng mặt bích
✔️ Làm việc trong các hệ thống nước, HVAC và công nghiệp phù hợp
✔️ Yêu cầu vật liệu inox có khả năng chống ăn mòn

Việc lựa chọn cần dựa trên DN, PN16, vật liệu, tiêu chuẩn mặt bích, nhiệt độ, môi chất và điều kiện vận hành thực tế.

Nếu bạn đang tìm khớp nối mềm inox 2 lớp lưới mặt bích PN16 chịu áp suất 16 bar, có thể tham khảo thông tin sản phẩm trên Raovat724 và liên hệ nhà bán hàng để được tư vấn về kích thước, vật liệu, tiêu chuẩn mặt bích và báo giá theo số lượng.

👉 Xem thông tin sản phẩm:
Khớp nối mềm inox 2 lớp lưới mặt bích PN16 – Raovat724
