Khớp giãn nở nhiệt inox, ống bù trừ giãn nở: Hướng dẫn kỹ thuật

Tìm hiểu cấu tạo, nguyên lý hoạt động, cách lựa chọn và lắp đặt khớp giãn nở nhiệt inox, ống bù trừ giãn nở, mối nối mềm cho đường ống công nghiệp.

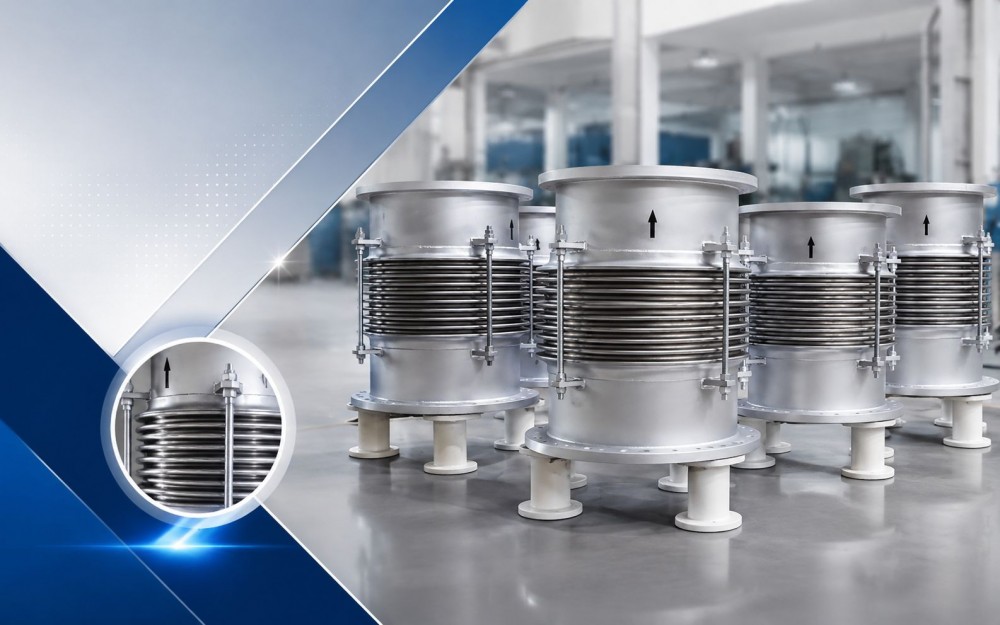

Khớp giãn nở nhiệt inox, ống bù trừ giãn nở và mối nối mềm: Giải pháp kiểm soát biến dạng cho đường ống công nghiệp

Trong các hệ thống đường ống công nghiệp, nhiệt độ, áp suất, rung động và chuyển vị cơ học có thể tạo ra ứng suất đáng kể lên đường ống và các thiết bị kết nối. Đặc biệt, khi đường ống vận chuyển hơi nóng, nước nóng, khí hoặc các môi chất có nhiệt độ thay đổi liên tục, hiện tượng giãn nở và co ngót là vấn đề cần được tính toán ngay từ giai đoạn thiết kế.

Khớp giãn nở nhiệt inox, còn được gọi là ống bù trừ giãn nở, khớp nối giãn nở kim loại, khớp co giãn inox hoặc mối nối mềm, được sử dụng để tạo ra một vùng đàn hồi có khả năng hấp thụ chuyển vị của hệ thống. Sản phẩm trên RaoVat724 được giới thiệu với nhiều dạng khớp giãn nở và đầu nối, đồng thời có khả năng gia công theo yêu cầu.

Đây là một chi tiết tưởng như nhỏ nhưng có thể đóng vai trò quan trọng trong việc giảm ứng suất đường ống, hạn chế truyền rung và bảo vệ các thiết bị như máy bơm, máy nén, máy phát điện, van và thiết bị trao đổi nhiệt.

1. Khớp giãn nở nhiệt inox là gì?

Khớp giãn nở nhiệt inox là một bộ phận nối được lắp trên đường ống nhằm cho phép hệ thống hấp thụ một phần chuyển vị nhiệt hoặc chuyển vị cơ học mà không truyền toàn bộ lực và biến dạng sang các đoạn ống hoặc thiết bị liên kết.

Trong các loại phổ biến, phần tử quan trọng nhất là bellows – ống xếp kim loại dạng sóng.

Khi nhiệt độ của đường ống tăng, vật liệu đường ống có xu hướng giãn dài. Phần bellows có khả năng biến dạng đàn hồi theo thiết kế để hấp thụ chuyển động này.

Ngược lại, khi nhiệt độ giảm, đường ống co lại và bellows có thể dịch chuyển theo hướng ngược lại trong phạm vi chuyển vị cho phép.

Một số sản phẩm còn được thiết kế để xử lý các dạng chuyển vị khác như:

• Chuyển vị dọc trục.
• Chuyển vị ngang.
• Chuyển vị góc.
• Rung động.
• Sai lệch nhỏ giữa các đoạn ống.
• Chuyển vị phát sinh từ thiết bị kết nối.

Tuy nhiên, không nên mặc định một khớp giãn nở có thể hấp thụ mọi loại chuyển vị. Khả năng làm việc phải được xác định theo thiết kế cụ thể của bellows, chiều dài, số lớp, kết cấu dẫn hướng, áp suất, nhiệt độ và số chu kỳ vận hành.

2. Vì sao đường ống cần bù trừ giãn nở nhiệt?

Hầu hết vật liệu kim loại đều thay đổi kích thước khi nhiệt độ thay đổi.

Có thể hình dung sự thay đổi chiều dài của một đoạn ống theo công thức cơ bản:

ΔL = α × L × ΔT

Trong đó:

• ΔL: độ thay đổi chiều dài.
• α: hệ số giãn nở nhiệt của vật liệu.
• L: chiều dài ban đầu của đường ống.
• ΔT: mức thay đổi nhiệt độ.

Điều này có nghĩa là một tuyến ống càng dài và mức thay đổi nhiệt độ càng lớn thì chuyển vị nhiệt càng đáng kể.

Nếu đường ống bị cố định quá nhiều mà không có phương án bù trừ thích hợp, ứng suất có thể truyền đến:

• Mối hàn.
• Mặt bích.
• Van.
• Máy bơm.
• Thiết bị trao đổi nhiệt.
• Giá đỡ.
• Các đoạn ống lân cận.

Do đó, khớp giãn nở chỉ là một phần trong tổng thể giải pháp xử lý ứng suất đường ống, không phải thiết bị có thể thay thế hoàn toàn việc bố trí giá đỡ, neo cố định và dẫn hướng.

3. Cấu tạo cơ bản của khớp giãn nở inox

Tùy thiết kế, một khớp giãn nở có thể bao gồm nhiều thành phần khác nhau.

3.1. Bellows inox

Đây là bộ phận tạo ra khả năng chuyển vị.

Bellows thường được chế tạo từ các loại thép không gỉ phù hợp với điều kiện môi trường và yêu cầu cơ học. Các vật liệu thường gặp trên thị trường gồm inox 304, 316/316L, 321 và một số vật liệu chuyên dụng khác.

Việc chọn vật liệu không nên chỉ dựa vào tên inox mà cần xét đến:

• Nhiệt độ làm việc.
• Áp suất.
• Môi chất.
• Tính ăn mòn.
• Số chu kỳ giãn nở.
• Điều kiện bên ngoài.

3.2. Mặt bích hoặc đầu nối

Hai đầu khớp có thể được thiết kế dạng:

• Mặt bích.
• Ren.
• Đầu hàn.
• Các kiểu kết nối chuyên dụng.

Đối với hệ thống công nghiệp, kết nối mặt bích thường thuận tiện cho việc tháo lắp và bảo trì.

Các tiêu chuẩn kết nối thường gặp gồm JIS, ANSI, BS, DIN, tùy thiết kế và yêu cầu của hệ thống.

3.3. Ống hướng dòng

Trong một số ứng dụng, đặc biệt với môi chất có vận tốc cao hoặc có nguy cơ gây xói mòn, khớp giãn nở có thể sử dụng ống hướng dòng bên trong.

Bộ phận này giúp kiểm soát dòng chảy và bảo vệ phần bellows khỏi một số tác động bất lợi của môi chất.

3.4. Ty định hướng và thanh giằng

Một số loại khớp được trang bị các bộ phận định hướng hoặc kết cấu giới hạn chuyển động.

Đây là điểm rất quan trọng vì bellows không nên bị bắt buộc chịu những chuyển động vượt quá phạm vi thiết kế.

Tài liệu hướng dẫn lắp đặt của US Bellows cũng lưu ý rằng không được ép khớp thực hiện các chuyển vị nén, kéo dài, lệch ngang hoặc xoay ngoài phạm vi đã được tính toán; điều này có thể làm giảm tuổi thọ chu kỳ và gây hư hỏng bellows.

4. Khớp giãn nở nhiệt hoạt động như thế nào?

Có thể hình dung hệ thống đơn giản như sau:

Đường ống cố định → Khớp giãn nở → Đường ống → Thiết bị

Khi nhiệt độ thay đổi, đường ống muốn thay đổi chiều dài.

Thay vì để toàn bộ chuyển vị tác động lên thiết bị hoặc mối nối cứng, phần bellows sẽ biến dạng trong phạm vi được thiết kế.

Ví dụ:

Nhiệt độ tăng → đường ống giãn → bellows hấp thụ chuyển vị

Nhiệt độ giảm → đường ống co → bellows trở về trạng thái tương ứng

Với hệ thống có rung động, phần tử mềm còn giúp hạn chế một phần rung truyền từ thiết bị động lực sang đường ống.

5. Khớp giãn nở nhiệt và mối nối mềm có giống nhau không?

Hai khái niệm này có liên quan nhưng không nên đồng nhất trong mọi trường hợp.

Khớp giãn nở nhiệt

Mục tiêu chính thường là bù chuyển vị do giãn nở nhiệt.

Thiết kế cần quan tâm đến:

• Độ dịch chuyển.
• Số chu kỳ.
• Nhiệt độ.
• Áp suất.
• Chiều dài lắp đặt.
• Kết cấu bellows.
• Hệ thống neo và dẫn hướng.

Mối nối mềm chống rung

Mục tiêu có thể tập trung nhiều hơn vào:

• Giảm rung.
• Giảm truyền chấn động.
• Hấp thụ sai lệch nhỏ.
• Cách ly thiết bị khỏi đường ống.

Trong thực tế, một số sản phẩm có thể đảm nhiệm nhiều chức năng cùng lúc, nhưng khả năng thực tế phụ thuộc vào thiết kế.

Vì vậy, khi đặt hàng không nên chỉ nói “cần khớp nối mềm”, mà nên cung cấp rõ mục đích sử dụng và điều kiện vận hành.

6. Các dạng khớp giãn nở có thể gặp

Theo thông tin trên tin sản phẩm, dòng sản phẩm này có nhiều cách cấu hình khác nhau như khớp giãn nở loại có ty định hướng, loại có vỏ áo bên ngoài, khớp giãn nở dẫn khí CO, khớp giãn nở cho máy phát điện và các loại đầu nối/kích thước khác nhau.

Về mặt ứng dụng kỹ thuật, có thể phân loại theo chức năng:

Khớp giãn nở dọc trục

Phù hợp với các hệ thống cần hấp thụ sự co giãn theo chiều dài tuyến ống.

Khớp giãn nở ngang

Dùng trong trường hợp hệ thống cần xử lý chuyển vị ngang theo thiết kế.

Khớp giãn nở góc

Được sử dụng khi hệ thống cần hấp thụ chuyển vị góc và thường liên quan đến cách bố trí neo, dẫn hướng.

Khớp nối mềm chống rung

Thường được bố trí gần:

• Máy bơm.
• Quạt.
• Máy nén.
• Máy phát.
• Thiết bị quay.

Mục tiêu là hạn chế rung động truyền sang đường ống và kết cấu.

7. Ứng dụng của ống bù trừ giãn nở inox

Khớp giãn nở inox có thể được sử dụng trong nhiều hệ thống đường ống khác nhau.

Hệ thống hơi và nước nóng

Đây là nhóm ứng dụng điển hình vì nhiệt độ đường ống thay đổi đáng kể giữa trạng thái khởi động và vận hành.

Hệ thống cấp thoát nước

Khớp nối mềm có thể hỗ trợ xử lý rung động và chuyển vị tại một số vị trí kết nối thiết bị.

Hệ thống HVAC

Trong hệ thống điều hòa trung tâm, chiller, AHU hoặc đường ống nước lạnh, các mối nối mềm có thể được bố trí tại những vị trí cần hạn chế rung và truyền lực.

Nhà máy hóa chất

Vật liệu inox phù hợp có thể được lựa chọn khi hệ thống làm việc với môi trường có tính ăn mòn, nhưng cần kiểm tra tương thích hóa học với từng loại môi chất thay vì mặc định inox 304/316 đều phù hợp.

Nhà máy điện và năng lượng

Khớp giãn nở được sử dụng tại các tuyến đường ống chịu nhiệt và các khu vực có yêu cầu kiểm soát chuyển vị.

Hệ thống khí, gas và dầu

Một số cấu hình khớp giãn nở kim loại được sử dụng cho môi trường khí, gas và dầu tùy theo thiết kế áp suất, nhiệt độ và vật liệu.

8. Những thông số kỹ thuật cần xác định trước khi đặt hàng

Đây là phần đặc biệt quan trọng đối với doanh nghiệp và bộ phận kỹ thuật.

Không nên yêu cầu nhà cung cấp chỉ dựa vào thông tin:

“Cần khớp giãn nở inox DN100.”

Thông tin như vậy thường chưa đủ.

Nên cung cấp tối thiểu:

1. Kích thước đường ống

Ví dụ:

• DN50
• DN80
• DN100
• DN150
• DN200...

Hoặc đường kính thực tế theo thiết kế.

2. Kiểu kết nối

Cần xác định:

• Mặt bích.
• Ren.
• Hàn.
• Kết nối đặc biệt.

3. Áp suất làm việc

Cần xác định áp suất vận hành và nếu cần cả áp suất thiết kế.

Không nên lựa chọn khớp chỉ dựa trên kích thước DN.

4. Nhiệt độ làm việc

Đây là thông số rất quan trọng đối với khớp giãn nở nhiệt.

Cần biết:

• Nhiệt độ bình thường.
• Nhiệt độ cao nhất.
• Nhiệt độ thấp nhất.
• Chu kỳ thay đổi nhiệt độ.

5. Môi chất

Ví dụ:

• Nước.
• Nước nóng.
• Hơi.
• Khí.
• Dầu.
• Hóa chất.
• Khí đặc biệt.

6. Độ chuyển vị cần bù

Cần xác định hệ thống có:

• Chuyển vị dọc trục.
• Chuyển vị ngang.
• Chuyển vị góc.
• Rung động.

và mức chuyển vị dự kiến là bao nhiêu.

7. Số chu kỳ vận hành

Đây là thông số thường bị bỏ qua.

Một hệ thống chỉ thay đổi nhiệt độ vài lần mỗi tháng có điều kiện làm việc khác với hệ thống gia nhiệt – làm nguội liên tục hàng ngày.

Tuổi thọ bellows liên quan trực tiếp đến số chu kỳ và biên độ chuyển vị.

9. Tại sao không nên dùng khớp giãn nở để bù sai lệch lắp đặt?

Đây là một lỗi kỹ thuật cần tránh.

Khớp giãn nở có khả năng hấp thụ một số chuyển vị đã được tính toán, nhưng không nên sử dụng nó như một giải pháp để “kéo” hai đoạn ống lệch nhau vào đúng vị trí.

Tài liệu hướng dẫn lắp đặt của US Bellows cảnh báo việc áp đặt các chuyển vị ngoài thiết kế có thể làm giảm đáng kể tuổi thọ chu kỳ, tăng lực tác động lên thiết bị lân cận và ảnh hưởng đến khả năng chịu áp cũng như độ ổn định của bellows.

Do đó:

Đường ống phải được căn chỉnh trước → sau đó mới lắp khớp giãn nở.

Không nên:

Dùng khớp giãn nở để ép đường ống về đúng vị trí.

10. Lưu ý khi vận chuyển và bảo quản

Bellows là phần tương đối mỏng và nhạy cảm với va đập cơ học.

Khi nhận hàng cần kiểm tra:

• Vết móp trên bellows.
• Vết xước sâu.
• Biến dạng.
• Mối hàn.
• Mặt bích.
• Bulông và phụ kiện.
• Các thanh giằng hoặc thanh vận chuyển.

Một số khớp giãn nở được nhà sản xuất cố định bằng shipping bars/thanh giữ khi vận chuyển. Không nên tự ý tháo các thanh này trước khi lắp đặt đúng quy trình.

11. Quy trình lắp đặt khớp giãn nở inox

Một quy trình tổng quát có thể gồm:

Bước 1: Kiểm tra bản vẽ

Xác định vị trí lắp đặt và hướng chuyển động được thiết kế.

Bước 2: Kiểm tra sản phẩm

Đối chiếu:

• DN.
• Chiều dài.
• Kiểu kết nối.
• Vật liệu.
• Hướng dòng.
• Phụ kiện.

Bước 3: Kiểm tra đường ống

Đảm bảo hai đầu ống đúng vị trí và không bị lệch quá mức.

Bước 4: Kiểm tra giá đỡ và dẫn hướng

Hệ thống expansion joint phải được phối hợp với:

• Anchor.
• Guide.
• Support.

Việc bố trí các điểm neo và dẫn hướng không đúng có thể khiến chuyển vị tác động sai lên bellows.

Bước 5: Lắp đặt

Lắp theo đúng chiều dài và hướng dẫn của nhà sản xuất.

Không dùng thiết bị nâng hoặc dụng cụ thi công tác động trực tiếp gây móp bellows.

Bước 6: Tháo thanh vận chuyển

Nếu sản phẩm có shipping bars, chỉ tháo theo thời điểm được quy định trong hướng dẫn lắp đặt.

Bước 7: Kiểm tra sau lắp

Kiểm tra:

• Độ đồng tâm.
• Mối nối.
• Bulông.
• Giá đỡ.
• Hướng dẫn.
• Khoảng chuyển vị.
• Rò rỉ.

12. Những sai lầm có thể làm giảm tuổi thọ khớp giãn nở

❌ Lắp sai chiều dài

Khớp bị ép hoặc kéo quá mức ngay từ lúc lắp đặt sẽ làm giảm khoảng chuyển vị còn lại.

❌ Đường ống không được căn chỉnh

Dùng bellows để “sửa” đường ống bị lệch là phương án không phù hợp.

❌ Không có hệ thống dẫn hướng

Đối với một số thiết kế, chuyển động của đường ống cần được kiểm soát bằng hệ thống guide và anchor.

❌ Hàn ngay gần bellows mà không bảo vệ

Tia lửa và xỉ hàn có thể làm hư bề mặt bellows. Hướng dẫn của US Bellows đặc biệt yêu cầu tránh các tác động như vết móp, vết xước, hồ quang và xỉ hàn lên phần bellows.

❌ Chọn vật liệu không phù hợp với môi chất

Inox có khả năng chống ăn mòn tốt nhưng không có nghĩa mọi loại inox đều phù hợp với mọi hóa chất.

❌ Chỉ quan tâm đến áp suất

Một khớp có thể đáp ứng áp suất nhưng vẫn không phù hợp nếu nhiệt độ hoặc số chu kỳ vượt quá thiết kế.

13. Khớp giãn nở inox 304 hay inox 316?

Đây là câu hỏi thường gặp trong quá trình lựa chọn.

Inox 304 thường được sử dụng rộng rãi nhờ khả năng chống ăn mòn và tính kinh tế.

Inox 316/316L thường được cân nhắc trong các môi trường có yêu cầu chống ăn mòn cao hơn, đặc biệt khi có các tác nhân mà 304 không đáp ứng tốt.

Tuy nhiên, việc lựa chọn 304, 316L, 321 hoặc vật liệu khác cần dựa trên môi chất, nhiệt độ và yêu cầu cơ học. Các dòng khớp giãn nở trên thị trường hiện có nhiều lựa chọn vật liệu như 304, 316L và 321.

Vì vậy, không nên hiểu đơn giản:

“316 luôn tốt hơn 304 nên cứ chọn 316.”

Lựa chọn đúng phải là vật liệu phù hợp với điều kiện vận hành và ngân sách của hệ thống.

14. Khi nào doanh nghiệp nên sử dụng khớp giãn nở inox?

Có thể cân nhắc giải pháp này khi hệ thống có:

• Đường ống dài.
• Nhiệt độ thay đổi lớn.
• Hệ thống hơi hoặc nước nóng.
• Thiết bị tạo rung.
• Máy bơm công nghiệp.
• Máy nén.
• Máy phát điện.
• Hệ thống HVAC.
• Đường ống hóa chất.
• Hệ thống năng lượng.
• Các vị trí cần kiểm soát chuyển vị.

Theo thông tin của sản phẩm trên RaoVat724, dòng khớp giãn nở được cung cấp với nhiều cấu hình, kích thước và dạng kết nối, đồng thời có thể gia công theo yêu cầu.

15. Giải pháp lựa chọn khớp giãn nở cho doanh nghiệp

Đối với dự án công nghiệp, nên chuyển từ cách mua theo “kích thước đường ống” sang cách lựa chọn theo “điều kiện vận hành”.

Một phiếu yêu cầu kỹ thuật có thể xây dựng theo mẫu:

Với các hệ thống quan trọng, doanh nghiệp nên gửi bản vẽ P&ID, sơ đồ đường ống hoặc thông số thiết kế cho nhà cung cấp để lựa chọn cấu hình chính xác hơn.

Kết luận

Khớp giãn nở nhiệt inox, ống bù trừ giãn nở và mối nối mềm không chỉ là phụ kiện nối đường ống. Đây là một thành phần kỹ thuật giúp hệ thống kiểm soát chuyển vị, hạn chế truyền rung và giảm ứng suất phát sinh trong quá trình vận hành.

Điểm quan trọng nhất khi lựa chọn không phải chỉ là DN bao nhiêu hoặc giá bao nhiêu, mà phải xác định đồng thời nhiệt độ, áp suất, môi chất, hướng chuyển vị, biên độ chuyển vị, số chu kỳ, vật liệu và phương án neo – dẫn hướng.

Với những công trình có yêu cầu kỹ thuật cao, việc lựa chọn và lắp đặt khớp giãn nở nên được thực hiện dựa trên thiết kế đường ống và điều kiện vận hành thực tế, thay vì sử dụng một cấu hình tiêu chuẩn cho mọi hệ thống.

Sản phẩm tham khảo trên RaoVat724: Khớp giãn nở nhiệt inox, Ống bù trừ giãn nở, Mối nối mềm – sản phẩm được giới thiệu với nhiều dạng cấu hình, đầu nối và kích thước, có khả năng gia công theo yêu cầu.
