Cáp Điều Khiển 2x1.0mm² Chống Nhiễu – Ứng Dụng & Cách Chọn

Tìm hiểu cáp điều khiển 2x1.0mm² chống nhiễu: cấu tạo, tác dụng của lớp shield, ứng dụng, cách lựa chọn và lưu ý khi thi công.

Cáp Điều Khiển 2x1.0mm² Chống Nhiễu – Cấu Tạo, Ứng Dụng Và Cách Chọn

Trong các hệ thống điện, tự động hóa và điều khiển công nghiệp, cáp điều khiển có nhiệm vụ kết nối tín hiệu giữa tủ điện với các thiết bị như cảm biến, relay, contactor, van điện từ hoặc các thiết bị điều khiển khác.

Tùy vào môi trường lắp đặt và đặc điểm của tín hiệu, người dùng có thể lựa chọn cáp điều khiển thông thường hoặc cáp có lớp chống nhiễu. Trong đó, cáp điều khiển 2x1.0mm² chống nhiễu là một cấu hình được quan tâm khi hệ thống cần hai lõi dẫn và có yêu cầu hạn chế ảnh hưởng của nhiễu điện từ.

Cáp điều khiển 2x1.0mm² là gì?

Cách gọi 2x1.0mm² có thể hiểu đơn giản là cáp gồm 2 lõi dẫn, mỗi lõi có tiết diện danh định 1.0mm².

Tuy nhiên, con số này mới chỉ thể hiện cấu hình cơ bản của cáp. Khi lựa chọn thực tế, người mua còn cần kiểm tra thêm vật liệu ruột dẫn, lớp cách điện, lớp chống nhiễu, vỏ ngoài, điện áp định mức, nhiệt độ làm việc và tiêu chuẩn áp dụng của từng sản phẩm.

Với cáp có lớp chống nhiễu, cấu tạo thường có thêm lớp che chắn bên ngoài các lõi dẫn. Tùy thiết kế, lớp này có thể sử dụng màng nhôm, lưới đồng hoặc kết hợp nhiều lớp bảo vệ.

Một số dòng cáp điều khiển Altek Kabel có cấu trúc chống nhiễu bằng màng nhôm kết hợp lưới đồng bện, được thiết kế để hạn chế tác động của nhiễu điện từ trong môi trường công nghiệp.

Lớp chống nhiễu có tác dụng gì?

Trong môi trường công nghiệp, cáp tín hiệu và cáp điều khiển có thể được lắp đặt gần nhiều nguồn gây nhiễu điện từ như:

• Động cơ điện.
• Biến tần.
• Dây nguồn.
• Contactor.
• Thiết bị đóng cắt.
• Tủ điện.
• Máy móc công nghiệp.

Các nguồn nhiễu này có thể ảnh hưởng đến những đường tín hiệu có mức điện áp hoặc dòng điện nhỏ.

Lớp chống nhiễu được bố trí quanh các lõi dẫn nhằm tạo thêm lớp che chắn cho tuyến tín hiệu. Với các loại cáp có màng nhôm và lưới đồng, cấu trúc này được sử dụng để giảm tác động của nhiễu điện từ lên tín hiệu truyền dẫn.

Điều này đặc biệt đáng quan tâm khi cáp điều khiển được đi trong cùng khu vực với nhiều thiết bị điện công suất lớn.

Có phải cứ dùng cáp chống nhiễu là tín hiệu sẽ không bị nhiễu?

Không nên hiểu như vậy.

Hiệu quả chống nhiễu còn phụ thuộc vào nhiều yếu tố như cấu tạo cáp, cách đấu nối lớp shield, phương án đi dây, khoảng cách với nguồn gây nhiễu và đặc điểm của hệ thống.

Do đó, việc lựa chọn cáp chống nhiễu chỉ là một phần của giải pháp kiểm soát nhiễu.

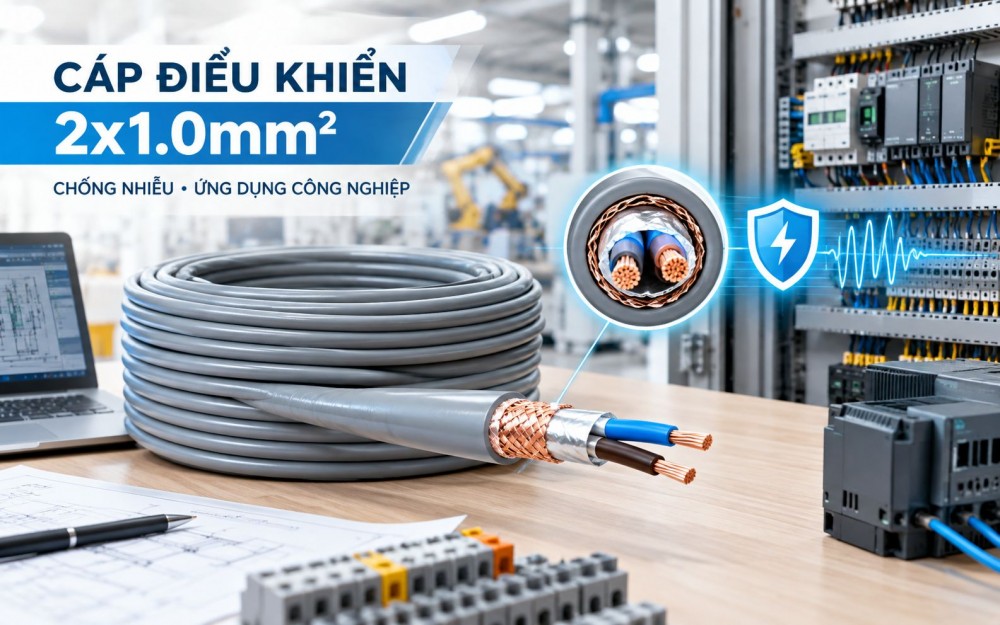

Cấu tạo cơ bản của cáp điều khiển 2x1.0mm² chống nhiễu

Một loại cáp điều khiển chống nhiễu có thể gồm nhiều lớp khác nhau.

1. Ruột dẫn

Ruột dẫn có nhiệm vụ truyền điện hoặc tín hiệu điều khiển.

Vật liệu thường gặp là đồng, trong đó có thể có nhiều dạng kết cấu tùy sản phẩm. Người mua nên kiểm tra catalogue hoặc thông số kỹ thuật để xác định chính xác loại đồng và kết cấu ruột dẫn.

2. Lớp cách điện

Mỗi lõi dẫn được bao phủ bởi lớp cách điện nhằm ngăn cách các lõi với nhau và với lớp bảo vệ bên ngoài.

PVC là một loại vật liệu thường được sử dụng trong nhiều dòng cáp điều khiển.

3. Lớp chống nhiễu

Đây là phần quan trọng đối với cáp chống nhiễu.

Tùy sản phẩm, lớp shield có thể là:

• Màng nhôm.
• Lưới đồng.
• Màng nhôm kết hợp lưới đồng.
• Các cấu trúc che chắn khác.

Không nên mặc định mọi loại cáp chống nhiễu đều có cùng cấu tạo. Khi mua hàng, cần kiểm tra đúng model và catalogue.

4. Vỏ ngoài

Vỏ cáp giúp bảo vệ các lớp bên trong trước tác động cơ học và môi trường sử dụng trong phạm vi thiết kế của sản phẩm.

Vật liệu và đặc tính của vỏ ngoài cần được xác định theo từng loại cáp.

Cáp 2x1.0mm² phù hợp với những hệ thống nào?

Với cấu hình hai lõi, cáp 2x1.0mm² có thể được cân nhắc cho các tuyến điều khiển hoặc truyền tín hiệu phù hợp với yêu cầu của thiết bị.

Một số môi trường sử dụng cáp điều khiển chống nhiễu có thể bao gồm:

• Tủ điện điều khiển.
• Máy móc công nghiệp.
• Hệ thống tự động hóa.
• Dây chuyền sản xuất.
• Thiết bị điều khiển.
• Hệ thống truyền tín hiệu.
• Các tuyến cáp cần hạn chế ảnh hưởng của nhiễu điện từ.

Các dòng cáp điều khiển chống nhiễu của Altek Kabel hiện được giới thiệu cho các ứng dụng như tủ điện, hệ thống điều khiển, máy móc công nghiệp, truyền tín hiệu và thiết bị điện tử.

Tuy nhiên, ứng dụng chính xác phải được xác định theo thông số của từng model, không nên chỉ dựa vào tiết diện 1.0mm².

Khi nào nên cân nhắc cáp điều khiển có chống nhiễu?

Không phải mọi tuyến điều khiển đều bắt buộc phải sử dụng cáp chống nhiễu.

Việc lựa chọn nên dựa trên đặc điểm của hệ thống.

Có thể cân nhắc cáp chống nhiễu khi:

Tuyến cáp đi gần nguồn gây nhiễu

Nếu đường cáp được bố trí gần biến tần, motor, dây nguồn công suất hoặc thiết bị đóng cắt, vấn đề nhiễu điện từ nên được xem xét ngay từ thiết kế.

Tín hiệu yêu cầu độ ổn định

Một số hệ thống điều khiển và truyền tín hiệu cần hạn chế các tác động bên ngoài để duy trì hoạt động ổn định.

Hệ thống có nhiều thiết bị điện hoạt động đồng thời

Nhà xưởng hoặc dây chuyền sản xuất thường có nhiều thiết bị điện hoạt động cùng lúc. Khi đó, phương án đi dây và kiểm soát nhiễu cần được tính đến trong quá trình thiết kế.

Cáp 2x1.0mm² khác gì với 2x0.75mm²?

Điểm khác biệt trực tiếp nằm ở tiết diện danh định của mỗi lõi.

• 2x0.75mm²: 2 lõi, mỗi lõi 0.75mm².
• 2x1.0mm²: 2 lõi, mỗi lõi 1.0mm².

Tuy nhiên, không nên kết luận rằng cáp 1.0mm² luôn tốt hơn hoặc luôn phù hợp hơn.

Tiết diện cần được lựa chọn dựa trên yêu cầu của mạch, dòng điện, chiều dài tuyến, mức sụt áp cho phép và yêu cầu của thiết bị.

Ngay cả các tài liệu hướng dẫn lựa chọn cáp điều khiển cũng lưu ý rằng việc chọn tiết diện phải căn cứ vào dòng điện, chiều dài tuyến và yêu cầu kỹ thuật cụ thể.

Vì vậy, “lớn hơn” không đồng nghĩa với “phù hợp hơn” trong mọi trường hợp.

Những thông tin cần kiểm tra trước khi mua cáp 2x1.0mm²

Trước khi đặt mua, người sử dụng nên kiểm tra ít nhất các thông tin sau:

1. Số lõi và tiết diện

Xác nhận đúng cấu hình 2x1.0mm² hoặc cấu hình mà hệ thống yêu cầu.

2. Vật liệu ruột dẫn

Kiểm tra loại ruột dẫn theo catalogue hoặc tài liệu kỹ thuật của sản phẩm.

3. Cấu tạo chống nhiễu

Xác định cáp sử dụng màng nhôm, lưới đồng hay cấu trúc kết hợp.

4. Điện áp định mức

Không nên tự suy đoán điện áp định mức từ tên gọi 2x1.0mm². Thông số này phải được kiểm tra theo đúng model.

5. Nhiệt độ làm việc

Mỗi loại cáp có giới hạn nhiệt độ khác nhau tùy vật liệu và cấu tạo.

6. Điều kiện lắp đặt

Cần xác định cáp được sử dụng trong nhà, ngoài trời, trong máng cáp, ống luồn, tủ điện hay môi trường đặc thù.

7. Bán kính uốn

Đối với tuyến cáp cần uốn hoặc kéo qua không gian hạn chế, bán kính uốn tối thiểu là thông số cần quan tâm.

8. Tiêu chuẩn áp dụng

Nếu dự án có yêu cầu tiêu chuẩn cụ thể, cần đối chiếu với catalogue và hồ sơ kỹ thuật của sản phẩm.

Lưu ý khi thi công cáp điều khiển chống nhiễu

Một sản phẩm có lớp chống nhiễu tốt nhưng thi công không đúng vẫn có thể làm giảm hiệu quả của hệ thống.

Khi triển khai thực tế, cần chú ý:

• Hạn chế đi cáp tín hiệu quá gần dây nguồn công suất lớn nếu thiết kế cho phép tách tuyến.
• Không tự ý tháo bỏ lớp shield.
• Thực hiện đấu nối lớp chống nhiễu theo đúng sơ đồ và yêu cầu thiết kế.
• Tuân thủ bán kính uốn tối thiểu của nhà sản xuất.
• Không kéo cáp vượt quá lực cho phép.
• Kiểm tra thông mạch và cách điện trước khi đưa hệ thống vào vận hành.

Đặc biệt, phương án nối đất hoặc kết nối lớp shield cần được thực hiện theo thiết kế của hệ thống và hướng dẫn kỹ thuật của nhà sản xuất, thay vì áp dụng một cách máy móc cho mọi công trình.

Có nên chọn cáp 2x1.0mm² chống nhiễu không?

Câu trả lời phụ thuộc vào mạch điều khiển và môi trường lắp đặt thực tế.

Nếu hệ thống chỉ cần hai lõi nhưng được triển khai trong môi trường có nguy cơ nhiễu điện từ, cáp có lớp chống nhiễu có thể là một phương án đáng cân nhắc.

Ngược lại, nếu môi trường lắp đặt ít nhiễu và hệ thống không yêu cầu lớp che chắn, cáp không chống nhiễu có thể đáp ứng nhu cầu tùy thiết kế.

Vì vậy, không nên lựa chọn chỉ dựa trên tiêu chí “có chống nhiễu” hay “tiết diện lớn hơn”, mà cần xem xét toàn bộ yêu cầu kỹ thuật của tuyến cáp.

Tham khảo cáp điều khiển 2x1.0mm² trên Raovat724

Raovat724 có các thông tin chi tiết về sản phẩm cáp điều khiển 2x1.0mm có lưới chống nhiễu từ nhà cung cấp, phù hợp để người mua tham khảo khi đang tìm kiếm loại cáp điều khiển hai lõi có lớp chống nhiễu.

Quý khách nên đối chiếu thông tin trong tin đăng tải từ nhà cung cấp với nhu cầu thực tế và yêu cầu kỹ thuật của công trình trước khi đặt hàng.

Xem sản phẩm: Cáp điều khiển 2x1.0mm lưới chống nhiễu

Đối với đơn hàng số lượng lớn hoặc sử dụng cho công trình, nên yêu cầu người bán cung cấp thêm mã sản phẩm, catalogue, thông số kỹ thuật và tình trạng hàng thực tế để có cơ sở lựa chọn chính xác hơn.

Kết luận

Cáp điều khiển 2x1.0mm² chống nhiễu là một cấu hình gồm hai lõi có tiết diện danh định 1.0mm², trong đó phiên bản có lớp chống nhiễu được thiết kế để hạn chế ảnh hưởng của nhiễu điện từ đến tuyến tín hiệu.

Khi lựa chọn, người mua không nên chỉ nhìn vào thông số 2x1.0mm², mà cần xem xét đồng thời:

• Cấu tạo ruột dẫn.
• Lớp cách điện.
• Cấu trúc chống nhiễu.
• Vỏ ngoài.
• Điện áp định mức.
• Nhiệt độ làm việc.
• Điều kiện lắp đặt.
• Tiêu chuẩn và yêu cầu kỹ thuật của hệ thống.

Đối với các công trình tự động hóa, tủ điện hoặc máy móc công nghiệp, lựa chọn đúng loại cáp ngay từ đầu sẽ giúp việc thi công, đấu nối và vận hành hệ thống phù hợp hơn với yêu cầu thiết kế.
