Cáp điều khiển 16 lõi Altek Kabel: Giải pháp cho hệ thống tự động hóa

Tìm hiểu cáp điều khiển 16 lõi Altek Kabel, cấu tạo, chống nhiễu, cách chọn tiết diện và ứng dụng trong PLC, cảm biến, tủ điện, dây chuyền tự động hóa.

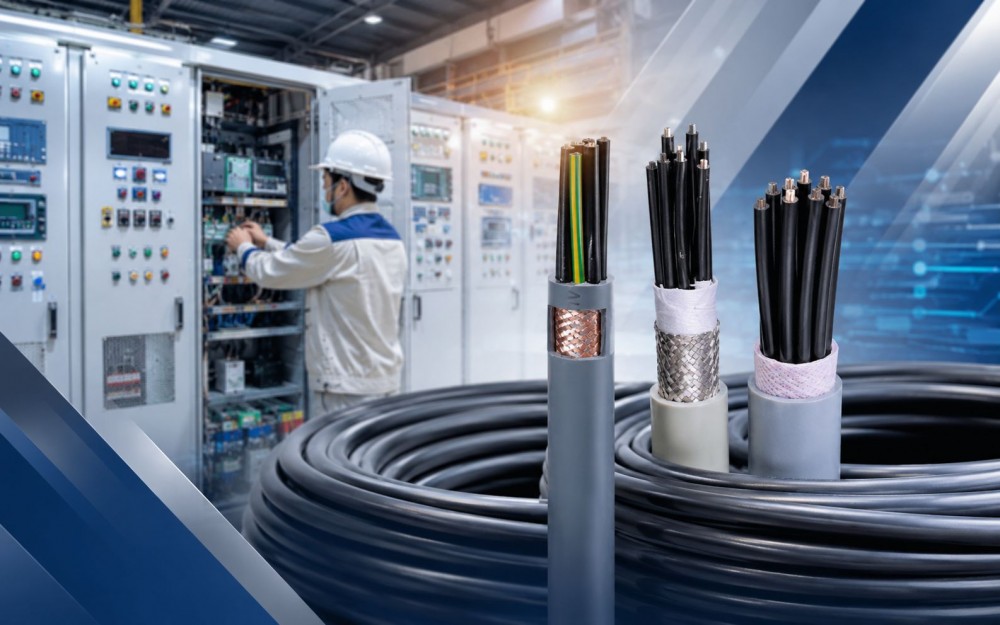

Cáp điều khiển 16 lõi Altek Kabel: Giải pháp kết nối tín hiệu ổn định cho hệ thống tự động hóa

Trong các hệ thống tự động hóa công nghiệp, cáp điều khiển là thành phần đảm nhiệm việc truyền tín hiệu giữa PLC, cảm biến, thiết bị đo lường, bộ điều khiển, động cơ và nhiều thiết bị khác. Khi số lượng tín hiệu tăng lên, việc sử dụng từng dây riêng lẻ có thể khiến hệ thống trở nên phức tạp, khó quản lý và khó bảo trì.

Cáp điều khiển 16 lõi Altek Kabel là một lựa chọn đáng chú ý cho các hệ thống cần truyền đồng thời nhiều tín hiệu trong cùng một tuyến cáp. Theo thông tin sản phẩm trên RaoVat724, dòng cáp này được giới thiệu với các tiết diện 0,5 mm², 0,75 mm², 1,0 mm² và 1,5 mm², ứng dụng cho PLC, cảm biến, bộ điều khiển nhiệt độ, motor servo, dây chuyền tự động hóa, robot công nghiệp và hệ thống tòa nhà thông minh.

Không chỉ đơn thuần là một loại cáp nhiều lõi, việc lựa chọn đúng cấu hình số lõi – tiết diện – chống nhiễu – điện áp – điều kiện lắp đặt có ảnh hưởng trực tiếp đến độ ổn định và khả năng bảo trì của hệ thống điều khiển.

1. Cáp điều khiển 16 lõi là gì?

Cáp điều khiển 16 lõi là loại cáp có 16 lõi dẫn điện được tập hợp trong cùng một lớp vỏ bảo vệ, nhằm truyền tín hiệu hoặc thực hiện các kết nối điều khiển giữa các thiết bị.

Thay vì phải kéo 16 dây đơn riêng biệt, kỹ thuật viên có thể sử dụng một tuyến cáp nhiều lõi để gom các đường tín hiệu theo cùng một tuyến.

Cấu trúc này mang lại một số lợi ích:

• Giảm số lượng dây đi riêng trong hệ thống.
• Dễ đánh dấu và quản lý tín hiệu.
• Gọn hơn trong tủ điện và máng cáp.
• Thuận tiện cho việc bảo trì.
• Giảm nguy cơ đấu nhầm khi hệ thống được đánh số lõi rõ ràng.
• Phù hợp với các hệ thống có nhiều tín hiệu điều khiển.

Các dòng cáp điều khiển Altek Kabel 16 lõi hiện được giới thiệu với nhiều tiết diện khác nhau, chẳng hạn 16G × 0,5 mm², 16G × 0,75 mm², 16G × 1,0 mm² và 16G × 1,5 mm².

2. Vì sao hệ thống tự động hóa cần cáp điều khiển chuyên dụng?

Trong một dây chuyền sản xuất, hệ thống điều khiển có thể phải tiếp nhận hàng chục hoặc hàng trăm tín hiệu từ:

• Cảm biến nhiệt độ.
• Cảm biến áp suất.
• Cảm biến vị trí.
• Công tắc hành trình.
• Van điện từ.
• Thiết bị đo.
• Encoder.
• Bộ điều khiển.
• PLC.
• HMI.
• Biến tần.
• Servo.
• Relay và thiết bị đóng cắt.

Các tín hiệu này có thể được truyền trong môi trường chứa nhiều nguồn gây nhiễu điện từ như động cơ, biến tần, contactor, cáp động lực và thiết bị công suất lớn.

Vì vậy, hệ thống không chỉ cần một dây dẫn có khả năng dẫn điện mà còn cần cấu trúc cáp phù hợp với môi trường truyền tín hiệu.

Đây chính là lý do các loại cáp điều khiển có lớp chống nhiễu thường được sử dụng trong những hệ thống có yêu cầu cao về độ ổn định tín hiệu.

3. Cấu tạo cơ bản của cáp điều khiển 16 lõi Altek Kabel

Tùy từng dòng sản phẩm, cấu tạo có thể khác nhau. Một cấu hình cáp điều khiển Altek Kabel 16 lõi phổ biến gồm các thành phần chính:

Ruột dẫn đồng

Ruột dẫn sử dụng đồng mềm, giúp cáp có khả năng dẫn điện và tín hiệu tốt, đồng thời thuận tiện hơn trong quá trình đấu nối và đi dây.

Một số dòng 16 lõi được công bố sử dụng ruột đồng trần mềm và có nhiều lựa chọn tiết diện.

Lớp cách điện từng lõi

Mỗi lõi được bọc vật liệu cách điện nhằm hạn chế tiếp xúc điện giữa các lõi và bảo vệ ruột dẫn.

Đối với các dòng cáp điều khiển được công bố, vật liệu PVC được sử dụng phổ biến cho lớp cách điện.

Lớp độn

Một số cấu hình có lớp độn nhằm giữ hình dạng bó cáp và hỗ trợ độ ổn định cơ học của kết cấu bên trong.

Lớp chống nhiễu

Đây là thành phần đáng chú ý đối với hệ thống điều khiển.

Tùy dòng, lớp shield có thể sử dụng:

• Lá nhôm.
• Lưới đồng.
• Hoặc cấu hình chống nhiễu kết hợp.

Một dòng cáp điều khiển Altek Kabel 16 lõi chống nhiễu được mô tả sử dụng lá nhôm và lưới đồng đan, giúp hạn chế ảnh hưởng của nhiễu điện từ lên đường tín hiệu.

Vỏ ngoài PVC

Lớp vỏ ngoài có nhiệm vụ bảo vệ toàn bộ cấu trúc bên trong trước các tác động cơ học và môi trường trong phạm vi thiết kế của cáp.

4. Cáp 16 lõi chống nhiễu hoạt động như thế nào?

Trong môi trường công nghiệp, tín hiệu điều khiển có thể bị ảnh hưởng bởi nhiễu điện từ phát sinh từ các thiết bị công suất.

Ví dụ, một tuyến cáp điều khiển chạy song song trong thời gian dài với cáp cấp nguồn cho động cơ hoặc biến tần có thể chịu ảnh hưởng điện từ mạnh hơn so với tuyến cáp được bố trí tách biệt.

Lớp shield của cáp có tác dụng tạo ra một lớp bảo vệ điện từ xung quanh các lõi tín hiệu.

Tuy nhiên, cần lưu ý:

Cáp chống nhiễu không có nghĩa là hệ thống sẽ hoàn toàn không bị nhiễu.

Hiệu quả chống nhiễu còn phụ thuộc vào:

• Cách đấu nối shield.
• Phương pháp tiếp địa.
• Khoảng cách với cáp động lực.
• Cách bố trí máng cáp.
• Loại tín hiệu.
• Tần số nhiễu.
• Chất lượng thiết bị đầu cuối.

Do đó, việc chọn cáp đúng chỉ là một phần của giải pháp EMC tổng thể.

5. 16 lõi mang lại lợi ích gì cho tủ điện và dây chuyền sản xuất?

Giả sử một thiết bị cần nhiều tín hiệu:

• Start/Stop.
• Báo lỗi.
• Báo trạng thái.
• Tín hiệu cảm biến.
• Tín hiệu điều khiển van.
• Tín hiệu phản hồi.
• Các tín hiệu phụ trợ.

Nếu sử dụng dây đơn cho từng tín hiệu, số lượng dây trong tủ điện sẽ tăng nhanh.

Với cáp 16 lõi, nhiều tín hiệu có thể được gom vào cùng một tuyến cáp.

Điều này giúp:

Hệ thống gọn hơn

Đặc biệt hữu ích với tủ điện có không gian hạn chế.

Dễ đánh số

Các lõi được nhận diện theo màu hoặc số giúp kỹ thuật viên xác định đường tín hiệu nhanh hơn.

Thuận tiện bảo trì

Khi cần kiểm tra một tín hiệu, kỹ thuật viên có thể lần theo tuyến cáp và số lõi thay vì phải tìm từng dây riêng.

Giảm sự rối dây

Đây là lợi ích rất rõ ràng đối với các dây chuyền có nhiều thiết bị kết nối.

6. Chọn cáp 16 lõi 0,5 mm², 0,75 mm², 1,0 mm² hay 1,5 mm²?

Đây là vấn đề cần được tính toán theo chức năng của từng mạch, không nên mặc định tiết diện càng lớn càng tốt.

Các dòng cáp 16 lõi Altek Kabel được giới thiệu với nhiều tiết diện từ 0,5 đến 1,5 mm². 

16 × 0,5 mm²

Có thể phù hợp với các tuyến tín hiệu điều khiển hoặc đo lường có yêu cầu dòng điện không lớn và khoảng cách phù hợp.

Ưu điểm:

• Cáp nhỏ gọn.
• Dễ đi dây.
• Dễ đấu nối.
• Tiết kiệm không gian.

16 × 0,75 mm²

Là lựa chọn trung gian cho nhiều ứng dụng điều khiển và kết nối thiết bị.

16 × 1,0 mm²

Phù hợp với các mạch cần tiết diện lớn hơn và có yêu cầu nhất định về khả năng mang dòng hoặc sụt áp.

Một dòng CT-500 16 × 1,0 mm² được công bố với điện áp danh định 300/500 V và sử dụng trong tủ điện, máy công cụ, băng tải, dây chuyền sản xuất và hệ thống điều khiển/đo lường.

16 × 1,5 mm²

Có tiết diện lớn hơn, phù hợp khi yêu cầu kỹ thuật của mạch cần đến mức này.

Điểm quan trọng: tiết diện phải được xác định dựa trên dòng điện, chiều dài tuyến, sụt áp cho phép, phương thức lắp đặt và yêu cầu của thiết bị đầu cuối.

7. Cáp điều khiển 16 lõi cho PLC

PLC là một trong những thiết bị phổ biến nhất trong hệ thống tự động hóa.

Một hệ thống PLC có thể nhận:

• Digital Input.
• Digital Output.
• Analog Input.
• Analog Output.
• Tín hiệu cảm biến.
• Tín hiệu trạng thái thiết bị.

Cáp nhiều lõi có thể giúp tổ chức các tuyến tín hiệu giữa PLC và thiết bị trường gọn gàng hơn.

Ví dụ:

Cảm biến → hộp đấu nối → cáp điều khiển → tủ PLC

hoặc:

PLC → cáp điều khiển → van/relay/thiết bị chấp hành

Tuy nhiên, với các tín hiệu đặc biệt như Ethernet công nghiệp, RS-485 hoặc các giao thức truyền thông tốc độ cao, cần sử dụng đúng loại cáp được thiết kế cho giao thức đó. Không nên thay thế bằng cáp điều khiển đa lõi thông thường chỉ vì số lượng lõi phù hợp.

8. Ứng dụng cho cảm biến và thiết bị đo

Cảm biến là nhóm thiết bị đặc biệt nhạy cảm với chất lượng đường truyền.

Các hệ thống có thể sử dụng cáp điều khiển để kết nối:

• Cảm biến nhiệt độ.
• Cảm biến áp suất.
• Cảm biến mức.
• Cảm biến tiệm cận.
• Công tắc hành trình.
• Thiết bị đo.
• Bộ điều khiển nhiệt độ.

Với tín hiệu analog, đặc biệt là các tín hiệu có mức điện áp nhỏ, việc kiểm soát nhiễu càng quan trọng.

Khi thiết kế, cần xem xét đồng thời loại tín hiệu, cách nối shield và phương án tiếp địa.

9. Ứng dụng trong motor servo và máy móc tự động

Tin sản phẩm trên RaoVat724 định hướng cáp điều khiển 16 lõi cho cả motor servo và robot công nghiệp. 

Tuy nhiên, đây là khu vực cần phân biệt rõ giữa:

cáp điều khiển thông thường

và

cáp chuyên dụng cho servo/robot chuyển động liên tục.

Đối với hệ thống robot hoặc dây chuyền có chuyển động lặp lại với tần suất cao, cáp phải đáp ứng thêm các yêu cầu về:

• Bán kính uốn.
• Số chu kỳ uốn.
• Khả năng chịu xoắn.
• Khả năng chịu kéo.
• Khả năng chống mài mòn.
• Tốc độ chuyển động.

Do đó, nếu cáp được đặt trong drag chain hoặc robot arm, cần kiểm tra đúng datasheet của dòng cáp trước khi lựa chọn.

10. Thông số kỹ thuật cần quan tâm khi chọn cáp điều khiển

Không nên chỉ hỏi:

“Cáp 16 lõi giá bao nhiêu?”

Một yêu cầu kỹ thuật đầy đủ nên xác định ít nhất:

Một số dòng Altek Kabel 16 lõi được công bố ở mức điện áp 300/500 V, trong khi cấu hình sản phẩm có thể khác nhau theo từng series và tiết diện. Vì vậy, cần xác định đúng mã sản phẩm trước khi đưa thông số vào hồ sơ kỹ thuật.

11. Cáp chống nhiễu và cáp không chống nhiễu: chọn loại nào?

Không phải hệ thống nào cũng bắt buộc phải sử dụng cáp shield.

Có thể cân nhắc cáp không shield khi:

• Môi trường ít nhiễu.
• Tuyến cáp ngắn.
• Được bố trí tách biệt với cáp động lực.
• Tín hiệu ít nhạy với nhiễu.
• Hệ thống có thiết kế EMC phù hợp.

Nên cân nhắc cáp shield khi:

• Gần biến tần.
• Gần động cơ công suất lớn.
• Gần contactor.
• Môi trường nhà máy có nhiều thiết bị điện công suất.
• Truyền tín hiệu analog.
• Tín hiệu cần độ ổn định cao.
• Tuyến cáp chạy trong môi trường có nhiễu điện từ.

Một số cấu hình cáp Altek Kabel có lớp lá nhôm kết hợp lưới đồng chống nhiễu, trong khi cũng có dòng 16 lõi không lưới.

12. Những sai lầm thường gặp khi thi công cáp điều khiển

Không tách cáp điều khiển và cáp động lực

Đây là một trong những nguyên nhân có thể làm tăng nguy cơ nhiễu.

Khi thiết kế hệ thống, nên bố trí tuyến cáp điều khiển và cáp động lực phù hợp, đặc biệt tại khu vực có biến tần và động cơ công suất lớn.

Uốn cáp quá mức

Mỗi loại cáp có bán kính uốn tối thiểu riêng.

Một số tài liệu kỹ thuật của cáp Altek Kabel 16 lõi công bố bán kính uốn khác nhau tùy chế độ lắp đặt cố định hoặc sử dụng linh hoạt.

Không nên áp dụng một con số bán kính uốn chung cho mọi dòng cáp.

Đấu shield không đúng

Shield chỉ phát huy hiệu quả khi được triển khai đúng theo thiết kế EMC của hệ thống.

Không đánh số hai đầu cáp

Đối với hệ thống có hàng chục tuyến cáp, việc đánh dấu hai đầu giúp giảm đáng kể thời gian bảo trì.

Chọn tiết diện chỉ dựa vào giá

Cáp nhỏ hơn có thể rẻ hơn nhưng chưa chắc phù hợp với yêu cầu điện của mạch.

13. Cáp điều khiển 16 lõi trong giải pháp tự động hóa tổng thể

Có thể hình dung một hệ thống tự động hóa cơ bản:

Cảm biến / thiết bị trường
↓
Cáp điều khiển
↓
Tủ điện / Terminal
↓
PLC
↓
Bộ điều khiển
↓
Thiết bị chấp hành
↓
Motor / Van / Relay / Servo

Trong mô hình này, cáp điều khiển không trực tiếp “làm hệ thống tự động hóa thông minh hơn”, nhưng nó là hạ tầng kết nối tín hiệu để các thiết bị có thể giao tiếp và thực hiện đúng chức năng.

Một tuyến cáp được lựa chọn và thi công phù hợp giúp:

• Hệ thống gọn hơn.
• Dễ kiểm tra.
• Dễ bảo trì.
• Giảm nguy cơ đấu nhầm.
• Hỗ trợ kiểm soát nhiễu.
• Tăng tính ổn định của đường truyền tín hiệu.

14. Khi nào doanh nghiệp nên chọn cáp điều khiển 16 lõi?

Cáp 16 lõi phù hợp để cân nhắc khi hệ thống có nhiều đường tín hiệu cần đi cùng một tuyến.

Một số ứng dụng tiêu biểu:

• Tủ điều khiển máy móc.
• Dây chuyền sản xuất.
• Hệ thống băng tải.
• Máy công cụ.
• Hệ thống bơm.
• Hệ thống quạt.
• Nhà máy tự động hóa.
• Hệ thống điều khiển HVAC.
• Hệ thống đo lường.
• PLC và thiết bị trường.
• Một số ứng dụng robot và máy tự động, nếu cáp đáp ứng yêu cầu chuyển động của hệ thống.

15. Lựa chọn cáp 16 lõi theo từng bài toán thực tế

Trường hợp 1: Tủ điều khiển máy

Ưu tiên:

• Cáp nhiều lõi.
• Dễ nhận diện.
• Tiết diện phù hợp.
• Có thể chọn shield nếu môi trường nhiều nhiễu.

Trường hợp 2: Dây chuyền sản xuất

Cần xem xét:

• Chiều dài tuyến.
• Môi trường nhà máy.
• Cáp động lực chạy gần hay không.
• Có biến tần hay không.
• Cáp cố định hay chuyển động.

Trường hợp 3: Hệ thống cảm biến

Nên chú ý:

• Loại tín hiệu.
• Mức tín hiệu.
• Khả năng chống nhiễu.
• Phương án tiếp địa shield.

Trường hợp 4: Robot hoặc cơ cấu chuyển động

Không nên chỉ dựa vào số lõi và tiết diện.

Cần kiểm tra thêm:

• Dynamic flexing.
• Số chu kỳ uốn.
• Bán kính uốn.
• Tốc độ chuyển động.
• Khả năng chịu xoắn.

Đây là trường hợp nên sử dụng đúng dòng cáp được nhà sản xuất xác nhận cho ứng dụng chuyển động.

16. Có nên dùng cáp điều khiển 16 lõi cho mọi hệ thống?

Không.

Số lượng lõi chỉ là một trong các thông số lựa chọn.

Ví dụ:

• Hệ thống chỉ có 4 tín hiệu → cáp 16 lõi có thể gây lãng phí.
• Hệ thống cần truyền Ethernet → phải dùng cáp mạng công nghiệp phù hợp.
• Hệ thống RS-485 → cần quan tâm đặc tính truyền dẫn và trở kháng của cáp.
• Hệ thống robot chuyển động liên tục → cần cáp chuyên dụng cho chuyển động.
• Hệ thống ngoài trời → cần kiểm tra khả năng chịu UV và môi trường.
• Hệ thống nhiệt độ cao → cần kiểm tra giới hạn nhiệt độ của vật liệu cách điện.

Do đó, cách lựa chọn hiệu quả nhất là bắt đầu từ yêu cầu của tín hiệu và điều kiện lắp đặt, sau đó mới xác định loại cáp.

17. Cáp điều khiển 16 lõi Altek Kabel – giải pháp cho hệ thống cần nhiều tín hiệu

Theo thông tin đăng tải trên RaoVat724, sản phẩm Cáp điều khiển 16 lõi Altek Kabel được định hướng cho các hệ thống tự động hóa và có các lựa chọn tiết diện 0,5 mm², 0,75 mm², 1,0 mm² và 1,5 mm²; phiên bản chống nhiễu được giới thiệu với lớp shielding nhằm hỗ trợ truyền tín hiệu trong môi trường có nhiễu điện từ.

Một số tài liệu sản phẩm hiện có cũng cho thấy dòng Altek Kabel 16 lõi được phát triển ở cả cấu hình có shield và không shield, vì vậy doanh nghiệp nên xác định chính xác model trước khi lập BOM hoặc hồ sơ vật tư.

Đối với các dự án công nghiệp, nên yêu cầu nhà cung cấp cung cấp datasheet, mã sản phẩm, tiêu chuẩn áp dụng và các chứng từ liên quan để đối chiếu với yêu cầu thiết kế.

Kết luận

Cáp điều khiển 16 lõi Altek Kabel là giải pháp đáng cân nhắc cho các hệ thống cần kết nối nhiều tín hiệu điều khiển trong cùng một tuyến cáp. Việc sử dụng cáp nhiều lõi giúp hệ thống dây dẫn gọn hơn, thuận tiện nhận diện và hỗ trợ công tác bảo trì.

Tuy nhiên, không nên lựa chọn cáp chỉ dựa trên thương hiệu hoặc số lượng lõi. Một thiết kế phù hợp cần đồng thời xem xét tiết diện, loại tín hiệu, chiều dài tuyến, điện áp, môi trường lắp đặt, khả năng chống nhiễu, bán kính uốn và chế độ cố định hay chuyển động.

Đặc biệt với các hệ thống tự động hóa có PLC, biến tần, servo, robot và nhiều thiết bị công suất, việc lựa chọn đúng loại cáp và triển khai hệ thống EMC ngay từ đầu sẽ giúp giảm đáng kể các vấn đề liên quan đến nhiễu tín hiệu và bảo trì sau này.

Sản phẩm tham khảo:Tối Ưu Hệ Thống Tự Động Hóa Với Cáp Điều Khiển 16 Lõi Altek Kabeltrên RaoVat724.
