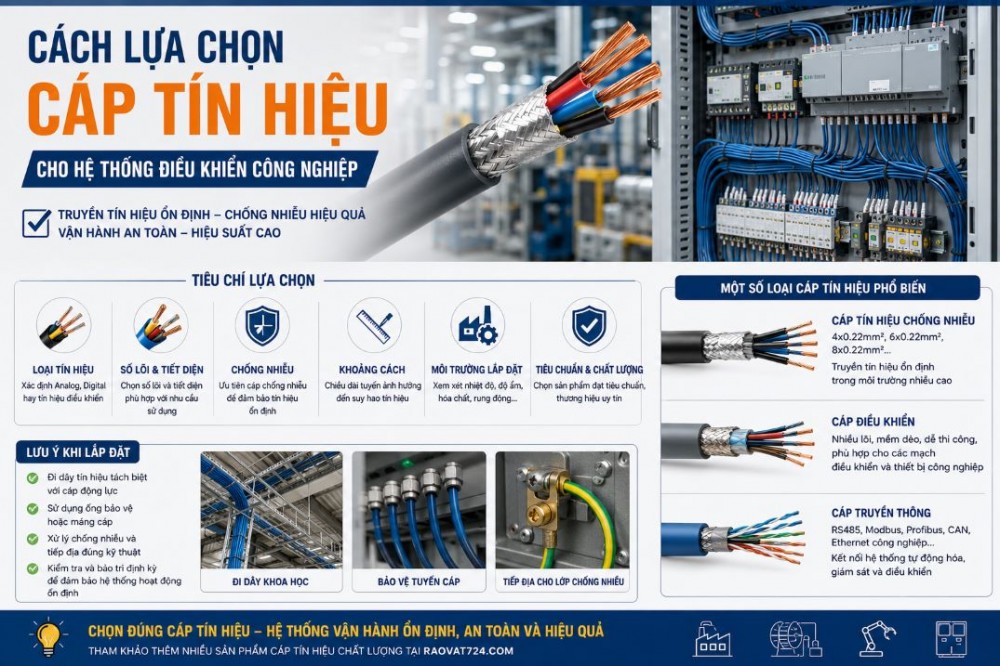

Cách lựa chọn cáp tín hiệu cho hệ thống điều khiển công nghiệp

Trong bài viết trước về những vật tư doanh nghiệp cần chuẩn bị khi mở nhà xưởng mới, cáp điện, cáp điều khiển và cáp tín hiệu là một trong những nhóm vật tư quan trọng đối với hệ thống điện và tự động hóa.

Tuy nhiên, không phải loại cáp nào cũng có thể sử dụng cho mọi hệ thống. Việc lựa chọn cáp tín hiệu cần dựa trên loại tín hiệu, khoảng cách truyền dẫn, môi trường lắp đặt, mức độ nhiễu điện từ và yêu cầu của thiết bị.

Đặc biệt trong các nhà máy có nhiều động cơ, biến tần, tủ điện và thiết bị công suất lớn, lựa chọn đúng cáp tín hiệu ngay từ đầu sẽ giúp hệ thống điều khiển hoạt động ổn định và hạn chế các lỗi khó xác định trong quá trình vận hành.

Cáp tín hiệu trong hệ thống điều khiển công nghiệp là gì?

Cáp tín hiệu là loại cáp được sử dụng để truyền các tín hiệu có công suất tương đối thấp giữa các thiết bị trong hệ thống điều khiển, đo lường và tự động hóa.

Tùy thiết kế, cáp tín hiệu có thể được sử dụng để kết nối:

• Cảm biến.

• Bộ điều khiển.

• PLC.

• Thiết bị đo lường.

• Tủ điều khiển.

• Thiết bị cảnh báo.

• Hệ thống giám sát.

• Thiết bị tự động hóa.

Khác với cáp động lực, mục tiêu quan trọng của cáp tín hiệu không chỉ là dẫn điện mà còn phải đảm bảo tín hiệu được truyền chính xác và ổn định.

Đây cũng là lý do các hệ thống công nghiệp thường cần sử dụng loại cáp có cấu tạo phù hợp với môi trường nhiều nhiễu điện từ.

Vì sao hệ thống điều khiển công nghiệp cần quan tâm đến nhiễu?

Trong một nhà máy, nhiều thiết bị có thể tạo ra trường điện từ trong quá trình hoạt động như:

• Động cơ điện.

• Biến tần.

• Máy hàn.

• Tủ điện.

• Máy nén.

• Thiết bị đóng cắt.

• Dây cáp động lực công suất lớn.

Nếu đường cáp tín hiệu được lắp đặt không phù hợp hoặc thiếu giải pháp chống nhiễu, tín hiệu truyền về bộ điều khiển có thể bị ảnh hưởng.

Biểu hiện có thể là:

• Tín hiệu cảm biến không ổn định.

• Giá trị đo bị dao động.

• Thiết bị điều khiển nhận tín hiệu sai.

• Hệ thống báo lỗi không rõ nguyên nhân.

• PLC hoặc bộ điều khiển hoạt động không ổn định.

Vì vậy, trong những môi trường có mức nhiễu cao, doanh nghiệp nên cân nhắc sử dụng cáp tín hiệu chống nhiễu và kết hợp với phương án đi dây phù hợp.

1. Xác định loại tín hiệu trước khi chọn cáp

Đây là bước đầu tiên và quan trọng nhất.

Trước khi mua cáp, cần xác định hệ thống đang truyền loại tín hiệu nào.

Ví dụ:

• Tín hiệu analog.

• Tín hiệu digital.

• Tín hiệu cảm biến.

• Tín hiệu điều khiển.

• Tín hiệu báo động.

• Tín hiệu âm thanh.

• Tín hiệu truyền thông.

Mỗi hệ thống có yêu cầu kỹ thuật khác nhau. Vì vậy, không nên lựa chọn cáp chỉ dựa vào số lõi hoặc giá thành.

Nếu chưa xác định rõ loại tín hiệu, doanh nghiệp nên dựa trên hồ sơ thiết kế, thông số thiết bị hoặc yêu cầu của đơn vị thi công tự động hóa trước khi đặt mua.

2. Xác định số lượng lõi cần sử dụng

Sau khi xác định loại tín hiệu, bước tiếp theo là xác định số lượng lõi.

Trên thị trường có nhiều loại cáp tín hiệu với số lượng lõi khác nhau, chẳng hạn:

• 2 lõi.

• 4 lõi.

• 6 lõi.

• 8 lõi.

• Nhiều lõi hơn đối với hệ thống phức tạp.

Ví dụ, các loại 4x0.22mm², 6x0.22mm² và 8x0.22mm² có thể được lựa chọn tùy theo số lượng đường tín hiệu và thiết kế hệ thống.

Doanh nghiệp có thể tham khảo thêm dòng cáp tín hiệu nhiều lõi đang được đăng trên Raovat724:

Cáp tín hiệu 4x0.22mm², 6x0.22mm², 8x0.22mm²

Có nên chọn dư số lõi?

Trong một số trường hợp, lựa chọn số lõi có dự phòng có thể giúp hệ thống thuận tiện hơn khi mở rộng.

Tuy nhiên, không nên chọn cáp quá nhiều lõi nếu không cần thiết vì có thể làm tăng chi phí và kích thước tuyến cáp.

Cách phù hợp là xác định nhu cầu hiện tại, dự kiến mở rộng trong tương lai và cân đối với ngân sách đầu tư.

3. Lựa chọn tiết diện dây dẫn

Tiết diện dây dẫn cũng là thông số cần được quan tâm.

Với các hệ thống tín hiệu, những loại cáp có tiết diện nhỏ thường được sử dụng cho các đường tín hiệu phù hợp với yêu cầu thiết kế.

Tuy nhiên, không nên hiểu rằng tiết diện càng lớn thì cáp càng tốt.

Việc lựa chọn cần căn cứ vào:

• Loại tín hiệu.

• Chiều dài tuyến cáp.

• Điện áp và dòng điện của mạch.

• Yêu cầu của thiết bị.

• Điều kiện môi trường.

• Tiêu chuẩn kỹ thuật của hệ thống.

Do đó, thông số của thiết bị và thiết kế hệ thống vẫn là cơ sở quan trọng nhất.

4. Có nên chọn cáp chống nhiễu?

Đối với nhà xưởng có nhiều thiết bị điện công suất lớn, đây là một trong những vấn đề đáng quan tâm nhất.

Cáp chống nhiễu thường có thêm lớp bảo vệ giúp hạn chế ảnh hưởng của nhiễu điện từ lên tín hiệu truyền dẫn.

Cáp chống nhiễu đặc biệt đáng cân nhắc khi tuyến tín hiệu:

• Đi gần dây động lực.

• Đi gần biến tần.

• Đi trong khu vực có nhiều động cơ.

• Đi qua tủ điện.

• Được sử dụng cho hệ thống đo lường chính xác.

• Kết nối các thiết bị điều khiển quan trọng.

Tuy nhiên, cáp chống nhiễu không phải là giải pháp duy nhất. Hiệu quả của hệ thống còn phụ thuộc vào cách bố trí tuyến cáp, phương pháp đấu nối và xử lý lớp chống nhiễu.

5. Khoảng cách truyền tín hiệu cũng rất quan trọng

Một tuyến cáp tín hiệu ngắn trong cùng một tủ điều khiển sẽ có yêu cầu khác với tuyến cáp chạy hàng chục hoặc hàng trăm mét trong nhà máy.

Khi khoảng cách tăng, cần xem xét kỹ hơn về:

• Suy hao tín hiệu.

• Khả năng chống nhiễu.

• Tiết diện dây.

• Loại tín hiệu.

• Thiết bị đầu cuối.

• Phương pháp truyền dẫn.

Đối với các hệ thống truyền thông công nghiệp, cần sử dụng đúng loại cáp theo yêu cầu của giao thức và thiết bị thay vì sử dụng cáp tín hiệu thông thường.

6. Môi trường lắp đặt quyết định loại vỏ cáp

Không phải nhà xưởng nào cũng có điều kiện môi trường giống nhau.

Một tuyến cáp trong phòng điều khiển sẽ khác với tuyến cáp đặt tại:

• Ngoài trời.

• Khu vực có độ ẩm cao.

• Khu vực có dầu.

• Khu vực có hóa chất.

• Khu vực nhiều bụi.

• Khu vực có nhiệt độ cao.

• Khu vực thường xuyên rung động.

Do đó, ngoài phần lõi dẫn điện, doanh nghiệp cần quan tâm đến vật liệu và khả năng bảo vệ của lớp vỏ cáp.

7. Không nên bỏ qua hệ thống bảo vệ cáp

Ngay cả khi đã lựa chọn đúng loại cáp, việc bảo vệ tuyến cáp trong quá trình thi công cũng rất quan trọng.

Cáp tín hiệu có thể được đi trong:

• Máng cáp.

• Ống luồn dây.

• Ống ruột gà.

• Ống bảo vệ chuyên dụng.

• Hệ thống conduit.

Đối với những vị trí cần uốn cong, kết nối với máy móc hoặc thường xuyên rung động, ống ruột gà lõi thép bọc PVC có thể là một giải pháp đáng cân nhắc để tăng khả năng bảo vệ cơ học cho dây dẫn.

Có thể tham khảo thêm bài viết liên quan:

Ống ruột gà lõi thép bọc nhựa PVC: Giải pháp bảo vệ dây điện an toàn

Việc kết hợp cáp phù hợp với phương án bảo vệ cơ học sẽ giúp hệ thống bền hơn và thuận tiện cho công tác bảo trì.

8. Tách cáp tín hiệu khỏi cáp động lực

Đây là nguyên tắc quan trọng khi thi công hệ thống điện công nghiệp.

Không nên tùy tiện cho cáp tín hiệu và cáp động lực chạy chung một tuyến nếu thiết kế hệ thống không cho phép.

Việc bố trí tuyến cáp cần hạn chế tác động của trường điện từ từ các đường dây công suất lớn đến đường tín hiệu.

Đối với nhà xưởng mới, doanh nghiệp nên tính toán hệ thống máng cáp và tuyến cáp ngay từ giai đoạn thiết kế thay vì chờ đến khi máy móc được đưa vào vận hành mới xử lý.

9. Lớp chống nhiễu cần được xử lý đúng

Một sai lầm có thể gặp trong quá trình thi công là mua cáp chống nhiễu nhưng xử lý lớp chống nhiễu không đúng thiết kế.

Hiệu quả chống nhiễu không chỉ phụ thuộc vào cấu tạo cáp mà còn phụ thuộc vào:

• Cách đấu nối.

• Phương pháp nối đất.

• Thiết bị sử dụng.

• Tuyến đi cáp.

• Môi trường xung quanh.

Do đó, với các hệ thống điều khiển quan trọng, phần thi công nên được thực hiện theo thiết kế kỹ thuật và hướng dẫn của nhà sản xuất thiết bị.

10. Cáp tín hiệu không phải lúc nào cũng thay thế được cáp điều khiển

Hai khái niệm này đôi khi được sử dụng lẫn nhau nhưng không phải mọi loại cáp đều có thể thay thế cho nhau.

Cáp điều khiển thường được thiết kế cho các mạch điều khiển và truyền tín hiệu trong hệ thống điện, trong khi cáp tín hiệu có thể phục vụ nhiều loại tín hiệu khác nhau.

Đặc biệt, với hệ thống tự động hóa và truyền thông, cần xác định chính xác yêu cầu của thiết bị trước khi lựa chọn.

11. Nên chọn cáp theo hệ thống thay vì chọn theo giá

Giá thành là yếu tố quan trọng nhưng không nên là tiêu chí duy nhất.

Một cuộn cáp rẻ hơn nhưng không phù hợp với môi trường hoặc yêu cầu kỹ thuật có thể khiến doanh nghiệp phát sinh nhiều chi phí sau này:

• Khắc phục lỗi tín hiệu.

• Dừng máy.

• Thay cáp.

• Kiểm tra hệ thống.

• Bảo trì.

• Thiệt hại do gián đoạn sản xuất.

Do đó, nên tính chi phí sử dụng trong toàn bộ vòng đời hệ thống, thay vì chỉ nhìn vào giá mua ban đầu.

12. Một số lỗi thường gặp khi lựa chọn cáp tín hiệu

Chọn cáp chỉ dựa vào giá

Đây là lỗi phổ biến nhất.

Giá thấp không đồng nghĩa với hiệu quả kinh tế nếu cáp không đáp ứng yêu cầu của hệ thống.

Không xác định khoảng cách truyền

Cùng một loại cáp nhưng yêu cầu sử dụng có thể khác nhau tùy theo chiều dài tuyến.

Không quan tâm đến nhiễu

Đặt cáp tín hiệu cạnh biến tần hoặc cáp động lực công suất lớn mà không có giải pháp phù hợp có thể gây ra nhiều vấn đề trong vận hành.

Không dự phòng cho mở rộng

Nếu nhà máy có kế hoạch mở rộng dây chuyền, nên tính toán trước khả năng bổ sung tín hiệu để tránh phải cải tạo hệ thống cáp sau này.

Không bảo vệ cáp

Cáp đặt trực tiếp tại khu vực có nguy cơ va đập, dầu, nước hoặc rung động có thể nhanh chóng xuống cấp.

13. Quy trình lựa chọn cáp tín hiệu đơn giản cho doanh nghiệp

Doanh nghiệp có thể áp dụng trình tự sau:

Bước 1: Xác định thiết bị cần kết nối.

Bước 2: Xác định loại tín hiệu.

Bước 3: Xác định số lượng lõi.

Bước 4: Xác định tiết diện phù hợp.

Bước 5: Tính toán chiều dài tuyến.

Bước 6: Đánh giá mức độ nhiễu.

Bước 7: Xác định điều kiện môi trường.

Bước 8: Lựa chọn loại vỏ và phương án bảo vệ.

Bước 9: Kiểm tra yêu cầu kỹ thuật của thiết bị.

Bước 10: Lựa chọn nhà cung cấp và kiểm tra thông số trước khi đặt hàng.

Quy trình này giúp doanh nghiệp tránh tình trạng mua cáp trước rồi mới tìm cách lắp đặt.

14. Cáp tín hiệu chỉ là một phần của hệ thống điều khiển

Một hệ thống điều khiển công nghiệp hoạt động ổn định không chỉ phụ thuộc vào chất lượng cáp.

Ngoài cáp tín hiệu, doanh nghiệp còn cần quan tâm đến:

• Tủ điều khiển.

• PLC.

• Cảm biến.

• Thiết bị đo.

• Cáp điều khiển.

• Nguồn điện.

• Hệ thống tiếp địa.

• Thiết bị chống nhiễu.

• Hệ thống mạng công nghiệp.

• Phương án bảo vệ tuyến cáp.

Đây cũng là lý do khi chuẩn bị nhà xưởng mới, doanh nghiệp nên nhìn tổng thể hệ thống thay vì mua từng loại vật tư riêng lẻ.

Liên kết giữa cáp tín hiệu và hệ thống tiếp địa

Một hệ thống điện và điều khiển ổn định cần có phương án tiếp địa phù hợp.

Các vật tư như dây đồng, thanh đồng và sợi đồng mềm mạ thiếc có thể được sử dụng trong những ứng dụng kết nối tiếp địa hoặc liên kết điện theo thiết kế của hệ thống.

Có thể xem thêm bài viết:

Sợi đồng mềm mạ thiếc là gì? Vai trò trong hệ thống tiếp địa và chống sét

Như vậy, từ một nhu cầu tưởng như chỉ liên quan đến "mua cáp tín hiệu", doanh nghiệp thực tế cần xem xét cả cáp – tuyến cáp – bảo vệ cơ học – chống nhiễu – tiếp địa – thiết bị đầu cuối.

Gợi ý lựa chọn theo từng nhu cầu

Kết luận

Lựa chọn cáp tín hiệu cho hệ thống điều khiển công nghiệp không nên chỉ dựa vào số lõi, tiết diện hoặc giá bán. Một lựa chọn phù hợp cần xuất phát từ loại tín hiệu, thiết bị sử dụng, khoảng cách truyền, mức độ nhiễu, môi trường lắp đặt và phương án thi công.

Đặc biệt đối với nhà xưởng mới, việc thiết kế tuyến cáp và lựa chọn vật tư ngay từ đầu sẽ giúp doanh nghiệp giảm chi phí cải tạo, hạn chế lỗi tín hiệu và thuận tiện hơn khi mở rộng hệ thống trong tương lai.

Nếu doanh nghiệp đang chuẩn bị xây dựng hoặc nâng cấp nhà xưởng, có thể bắt đầu từ việc lập danh sách toàn bộ vật tư theo từng nhóm: điện – điều khiển – tiếp địa – cơ khí – kho vận – nâng hạ – an toàn – bảo trì. Sau đó đối chiếu từng nhóm với nhu cầu thực tế để lựa chọn sản phẩm phù hợp.
